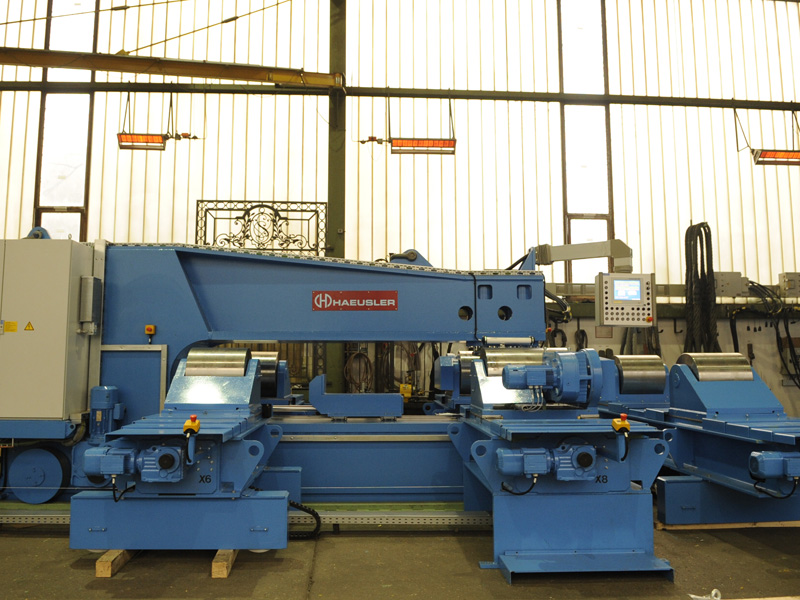

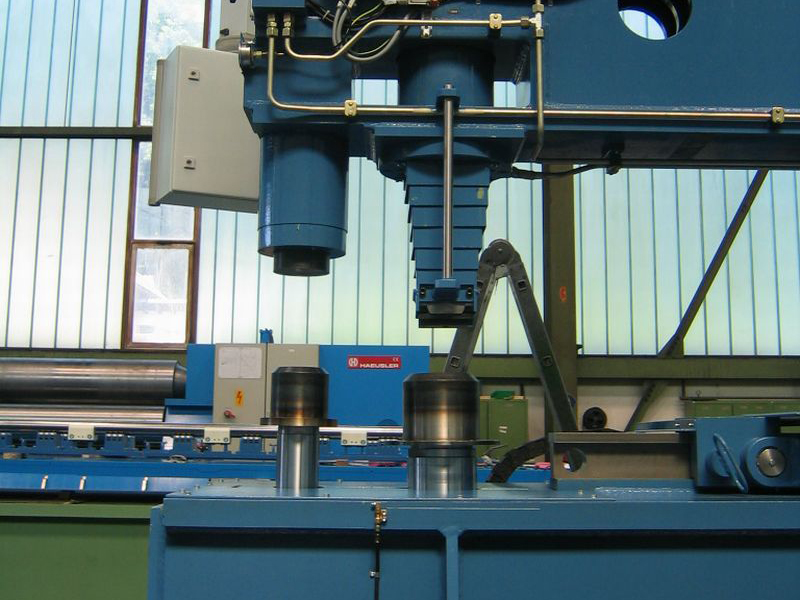

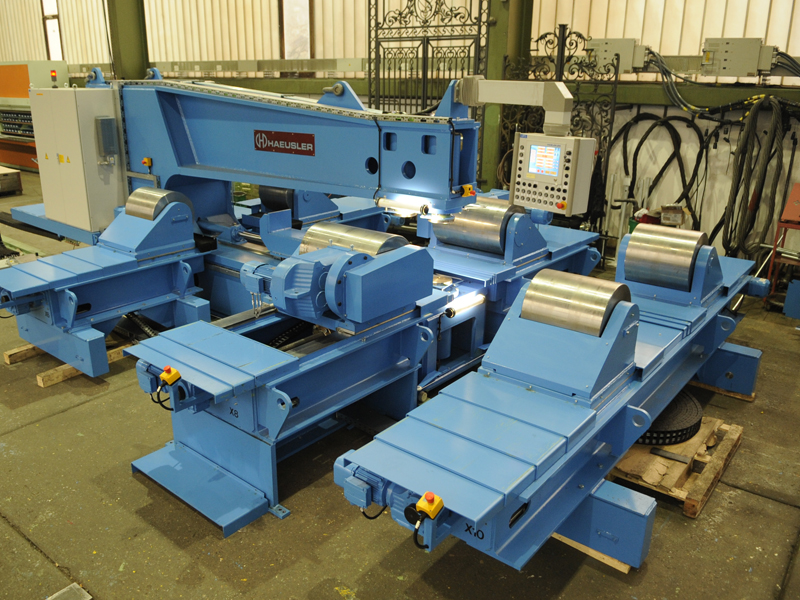

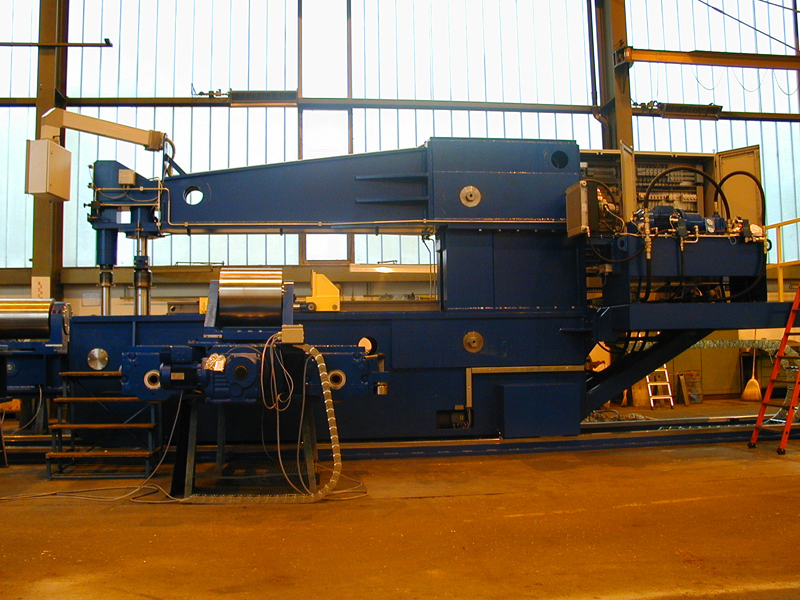

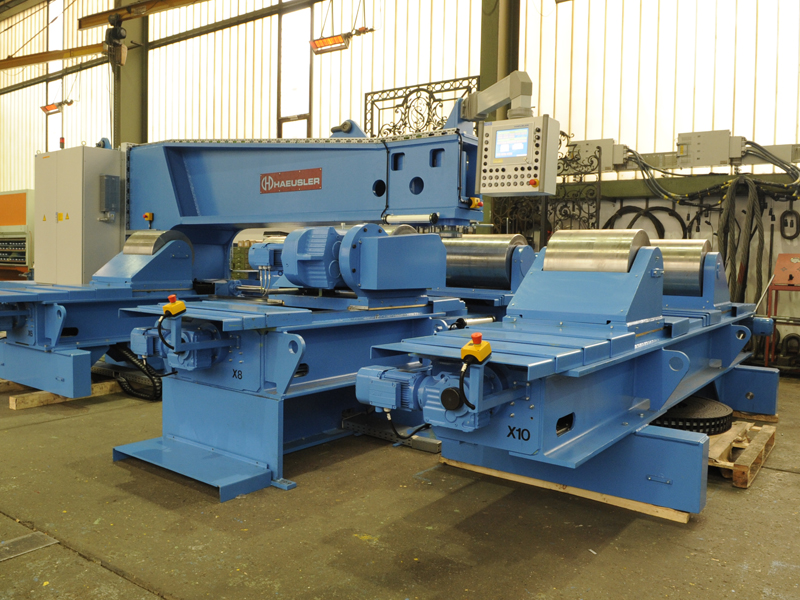

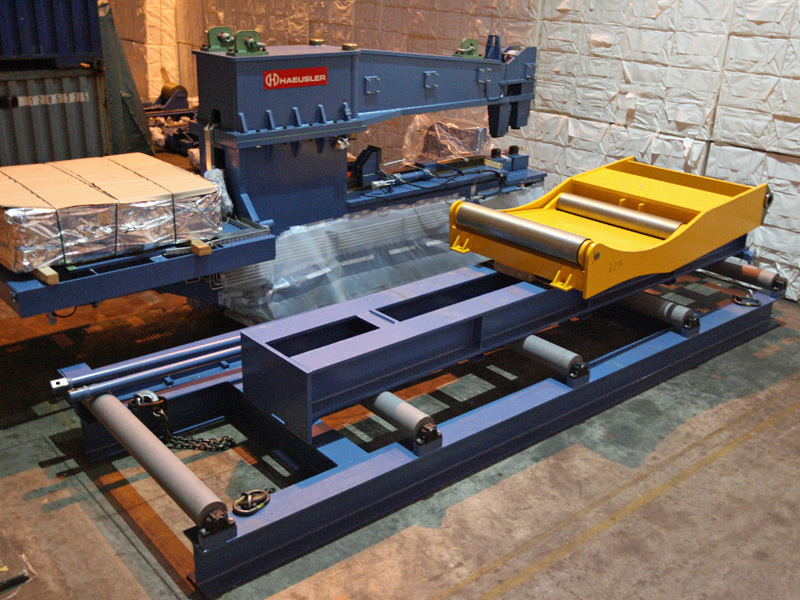

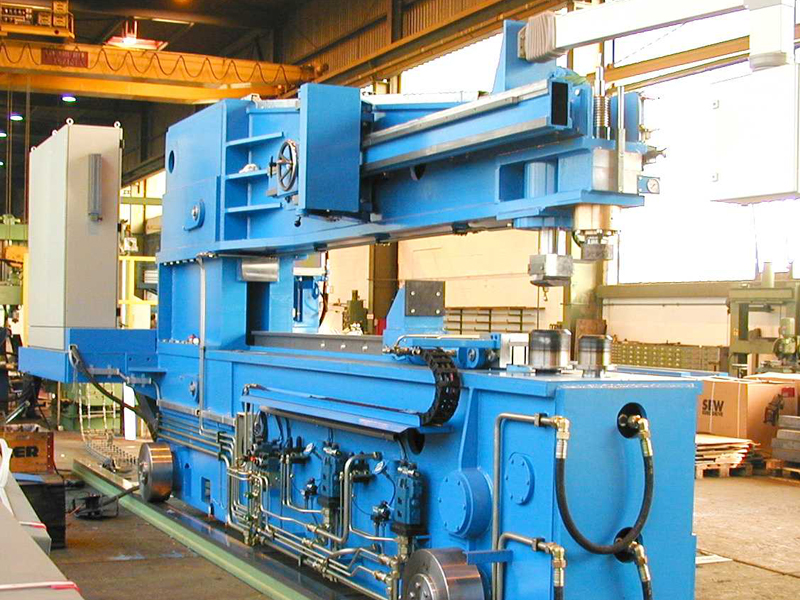

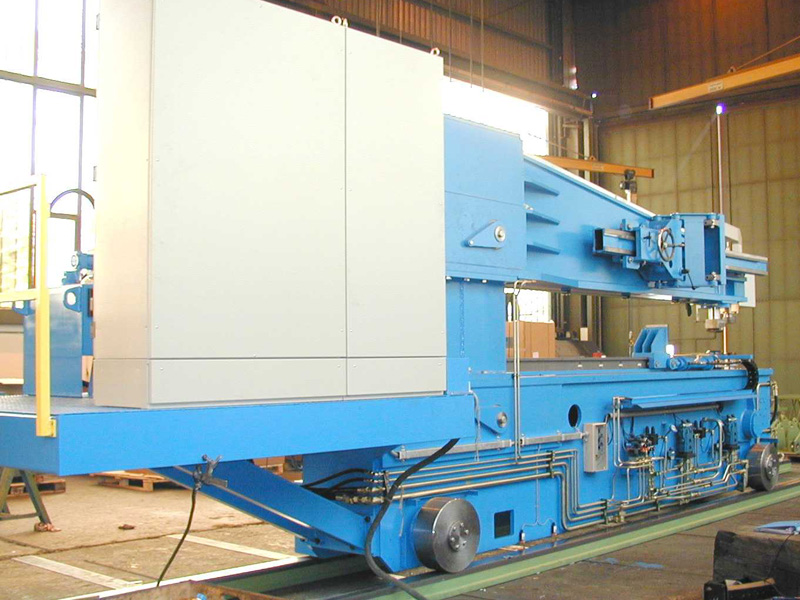

Машина для сборки и сварки технологического шва «Крокодил»
Сборочно-сварочное оборудование

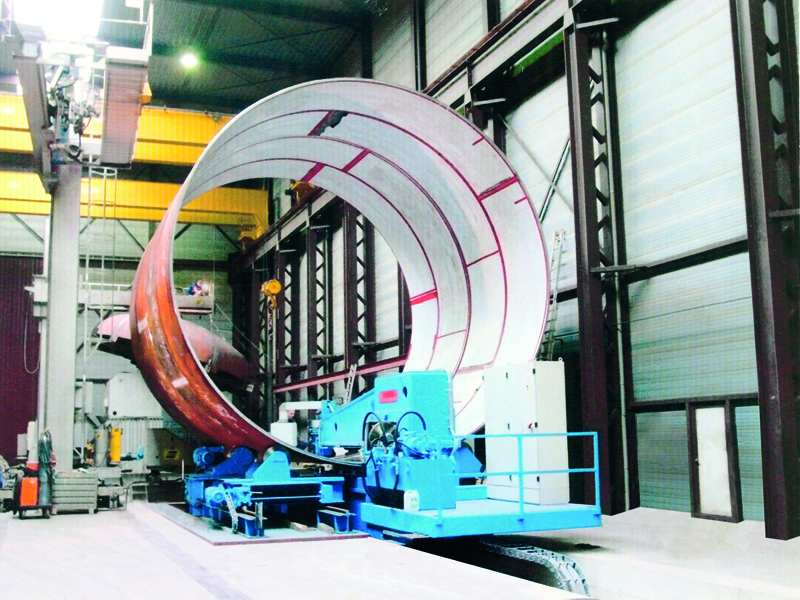

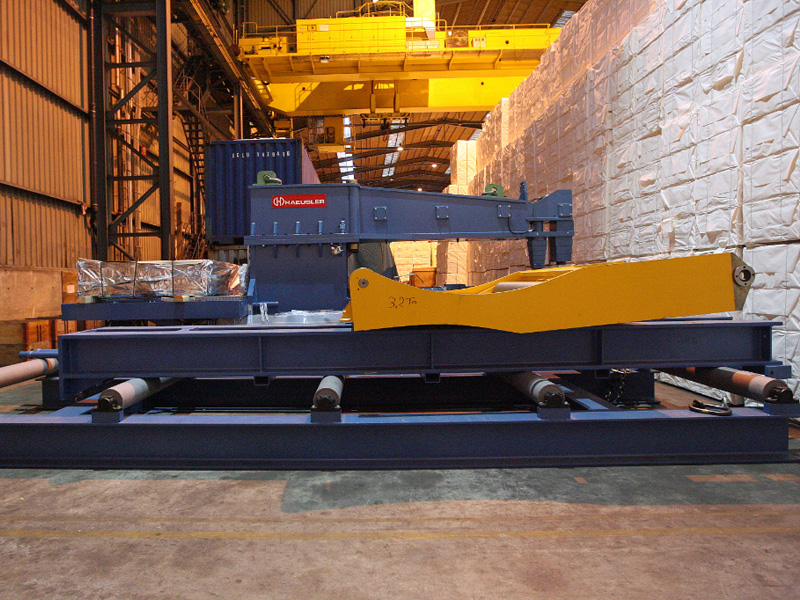

Крокодил или машины Зажимного типа можно назвать передвижными рабочими станциями, которые при необходимости задвигаются и выдвигаются обратно из зоны сборки заготовки.

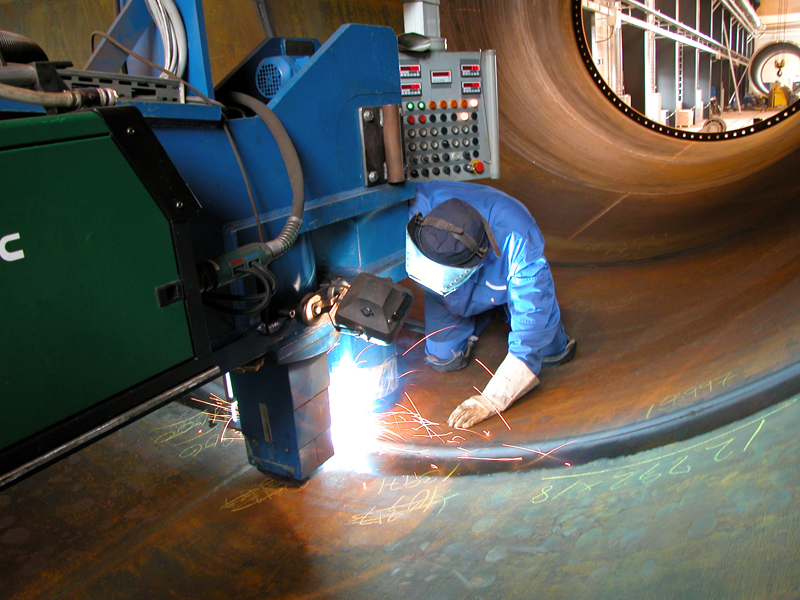

Главное назначение Крокодила и Зажима это разнонаправленная центровка обечаек для сварки технологического шва и сварки двух частей вместе.
Диаметр обечайки
1500 – 12000 мм (крокодил)
1200 – 5000 мм (зажим)
Толщина стенки
12 – 120 мм (крокодил)
4 – 25 мм (зажим)
Длина металлической конструкции
Максимально 50м (крокодил)
Максимально 20м (зажим)
Вес металлической конструкции
Максимально 400 тонн (крокодил)
Максимально 30 тонн (зажим)
-
ОБЛАСТИ ПРИМЕНЕНИЯ
-

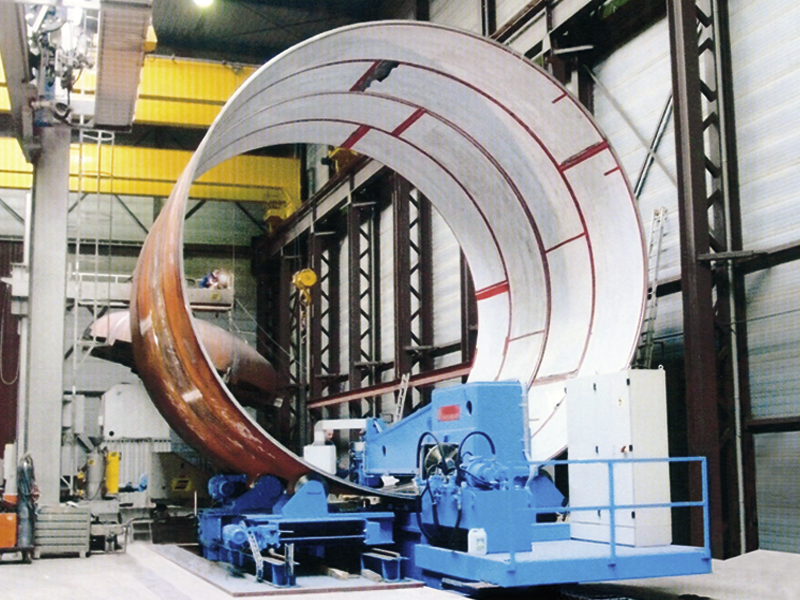

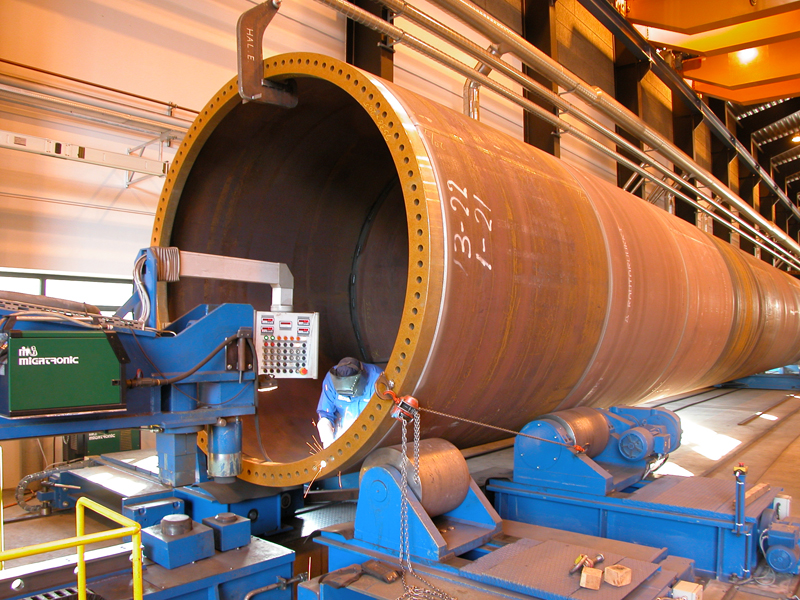

Пример: серийное производство ветрогенераторов
Участок I
Сборка 8 обечаек- диаметры от 2640 до 3117 мм (конические)
- толщина стенки от 12 до 14 мм
- длина одной обечайки 3 м
- длина металлической конструкции 24 м
Общее время цикла 2 часа + 50 минут
Участок II
Сборка 7 обечаек
-
диаметры от 3278 до
-
толщина стенки от 14 до
-
-
Общее время цикла 2 часа + 45 минут
Участок III
Сборка 7 обечаек
-
диаметры от 3828 до 4219
-
толщина стенки от 16 до 22
-
-
Общее время цикла 3 часа
Участок IV
Сборка 7 обечаек
-
диаметры от 4300
-
толщина стенки от 22 до 26
-
-
Общее время цикла 2 часа + 5 минут
Вехи развития
1991 - Поставлено первое сборочно-стыковочное кольцо для сборки резервуаров
1992 - Поставлена первая автоматическая непрерывная линия сварки
1996 - Поставлена первая универсальная машина «Крокодил» для сборки и сварки резервуаров СНГ
